Сборка главного распределительного щита (ГРЩ)

Главным распределительным щитом называют электромеханическое устройство, выполняющее целый ряд функций – прием и распределение электроэнергии, учет ее расхода, защита приемников электричества от перегрузок и замыканий, управление системой электроснабжения в удаленном режиме и т. д.

Элементы шкафа ГРЩ

Ключевыми элементами главного распределительного щита являются:

• Защитный корпус – чаще всего изготавливается из металла;
• Вводная панель – на нее устанавливается главный счетчик учета электроэнергии, а также вводная аппаратура (УЗО, реле, контролеры);
• Секционная панель – служит для монтажа резервной системы и автоматов, используется при подаче тока от двухтрансформаторных подстанций (при поломке одного трансформатора подключается второй);
• Распределительная панель – на нее крепят счетчики поэтажного и секционного типа, аппараты распределения электрического тока, приборы ручного управления, УЗО и другое оборудование, отвечающее требованиям объекта к электроснабжению;
• Магистральная шина – именно через нее в процессе сборки главного распределительного щита запитывают панели для распределения тока. Поперечное сечение данного оборудования зависит от напряжения в сети и суммарной мощности подключенных к щиту приборов. В некоторых случаях может устанавливаться резервная шина, служащая для переключения питания с помощью специального оборудования.

Технические характеристики ГРЩ

Номинальное напряжение	380 В;
Номинальное напряжение цепей управления	220 В;
Номинальный ток ввода №1	от 100 до 4000 А;
Номинальный ток ввода №2	от 100 до 4000 А;
Номинальные токи панелей, А	вводные (ШВ) - от 250 до 4000 линейные (ШЛ) - 100; 200; 250; 400; 600;400 секционные (ШС) - 600; 1000; 1500
Номинальные ток секционирования	по проекту, А;
Частота	50 Гц;
Напряжение цепи управления	220 В;
Климатическое исполнение и категория размещения по ГОСТ 15150–69 и ГОСТ 15543.1–89	У3.
Габаритные размеры	Состоит из шкафов высотой 2000 мм, глубиной 600-800 мм, шириной (одна панель) 600-800 мм
Комплектация	Может комплектоваться, в зависимости от требований заказчика, вводными и секционными выключателями с системой автоматического ввода резерва.

Описание применения распределительного щита

Главное назначение ГРЩ заключается в обеспечении безопасного ввода и распределения электроэнергии в жилых, административных, производственных, коммерческих, общественных зданиях (домах, супермаркетах, школах, больницах, спортивных центрах и пр.). Параметры щитов, их состав, модель и схему подключения следует определить еще на этапе создания проекта лини и магистрали для подачи электрического тока.

При этом особое внимание необходимо уделить тем объектам, к электробезопасности которых выдвигаются повышенные требования. В большинстве случаев главный распределительный щит ГРЩ устанавливают на пол, но в небольших зданиях электрощиты могут встраиваться или монтироваться в стену. Требования к степени их защиты полностью зависят от условий окружающей среды.

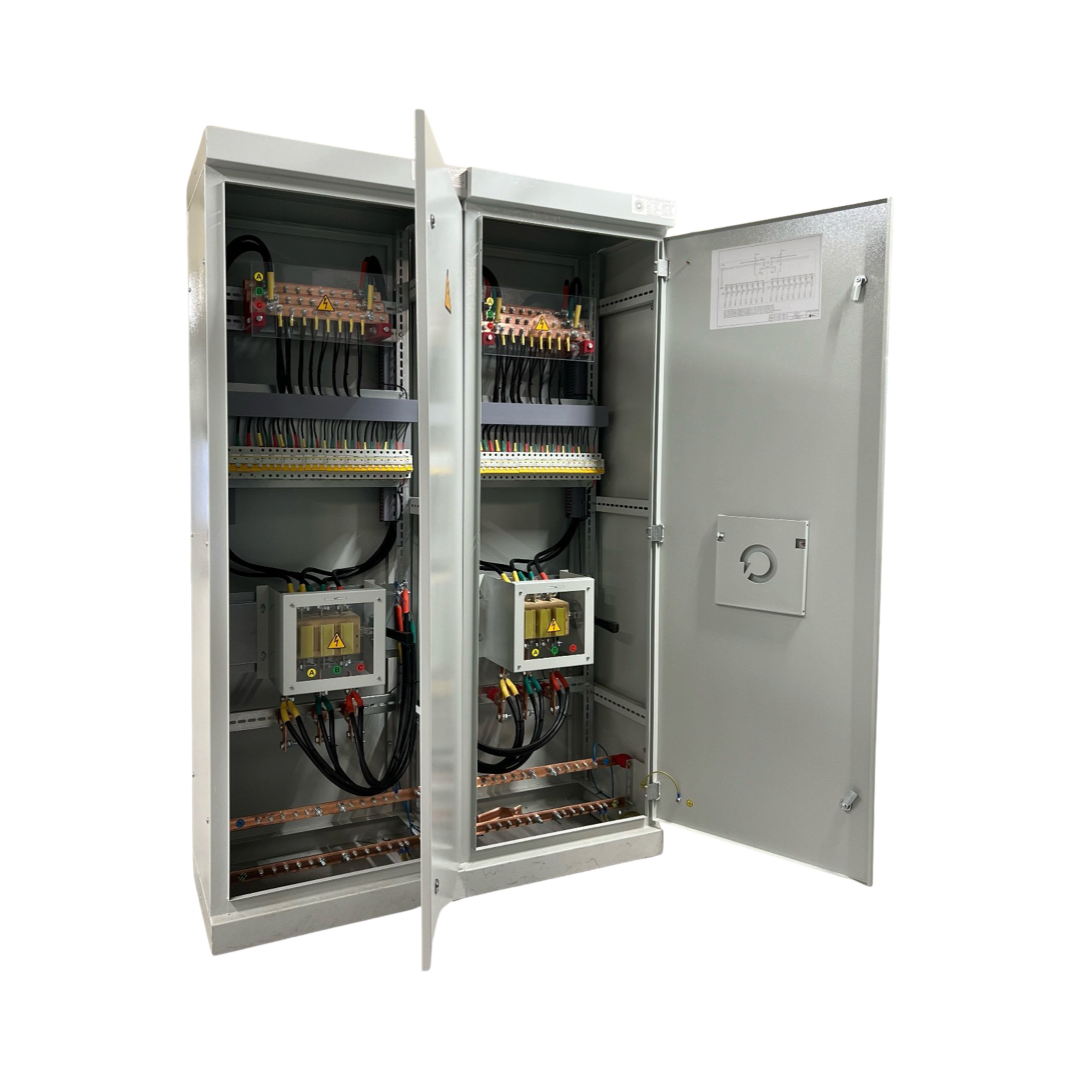

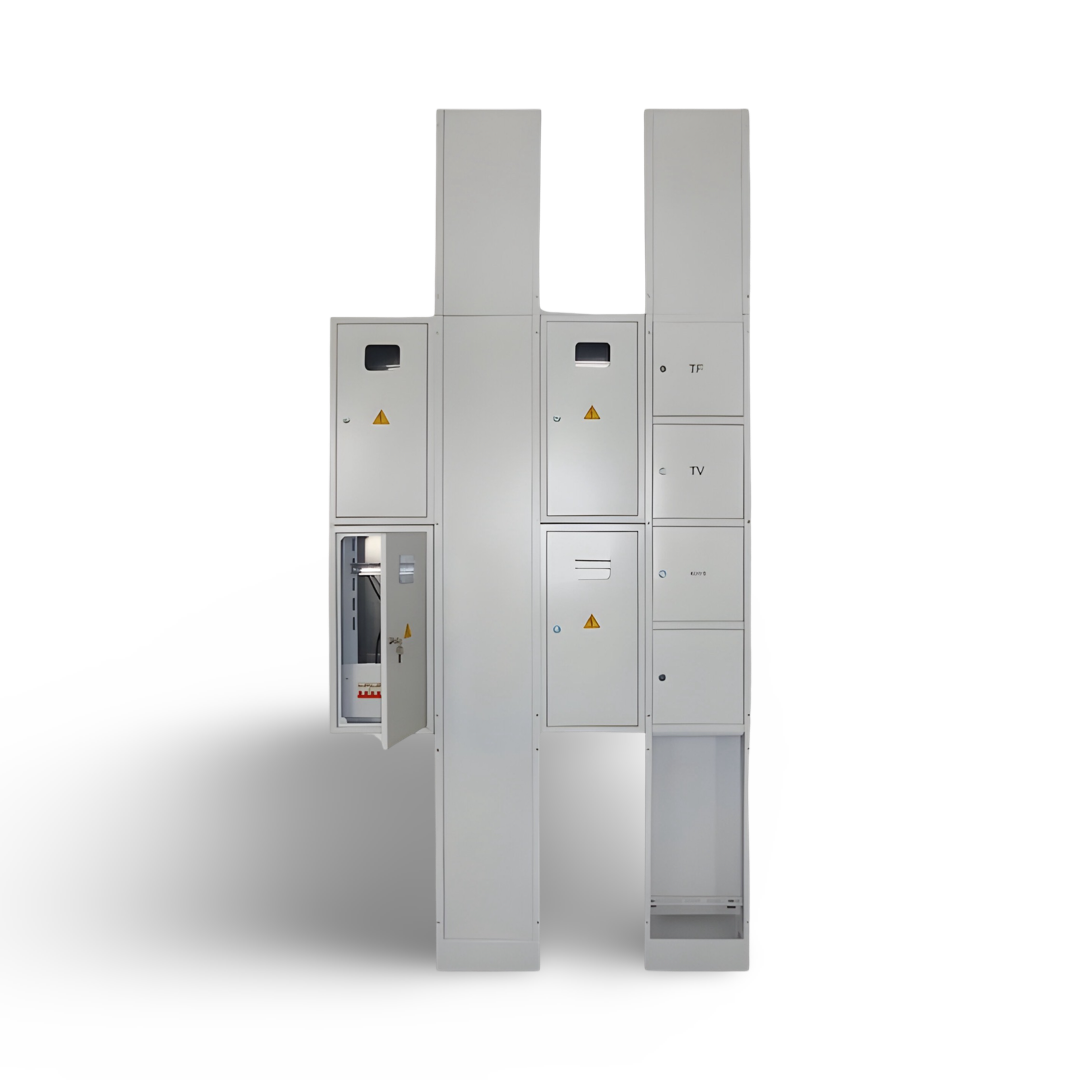

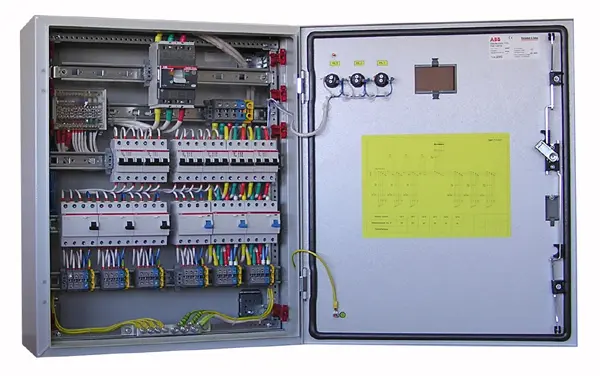

Фото наших готовых щитов ГРЩ в сборе

Процесс сборки ГРЩ

Монтаж распределительного щита проходит в определенной последовательности:

1. Сборка корпуса ГРЩ, шин, реек для выполнения крепежа, кронштейнов для монтажа.
2. Укладка и подгон проводов по длине, подведение кабелей к месту установки.
3. Закрепление комплектующих на DIN-рейке.
4. Подключение проводов и силового кабеля.
5. Тестирование системы под максимально допустимой нагрузкой.
6. Нанесение маркировки на провода и закрепление схемы сборки.
7. Сдача ГРЩ в эксплуатацию.
